| 型号：成都球场高杆灯 |

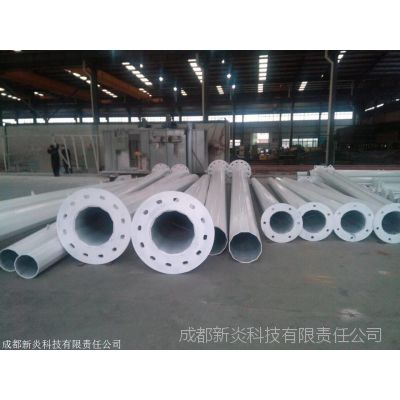

成都球场高杆灯生产厂家成都新炎科技有限责任公司高杆灯生产车间图片展示：
【成都高杆灯】适用范围
升降式高杆灯，广泛适用于宽阔道路、立交桥、广场、停车场、洗车场、港口、货场、列车编组场、机场停机坪等场所的大面积照明。
【成都高杆灯厂的高杆灯生产参数及规格】
1．灯杆为八角或十二角锥形杆体，由高强度优质钢板经剪制、折弯、自动焊接成形，一般高度有20米2 5米、3 0米、3 5米等规格，设计抗风能力可达6 0米/秒，每种规格由3至4节插接组成． 配法兰钢底盘，直径1米至1．2米，厚3 0 mm至4 0 m m。
2.功能性以框架结构为主，也有以装饰性为主材料以钢通、钢管为主，灯杆、灯盘采用热浸锌处理。
3．电动升降系统由电动马达、卷扬机、三组热浸镀锌控钢丝绳及电缆等组成。灯杆体内安装，升降速度为每分钟3至5米。
4．导向、卸荷系统由导向轮和导向臂组成，确保灯盘在升降过程中不会发生横向移动，***灯盘上升到位时，能将灯盘自动脱落并由挂钩锁定。
5．照明电器系统设6—2 4盏4 0 0 w一1 0 0 0 w金卤(白光)、投光、泛光灯具，电脑时控器可自动控制开关灯时间及部分照明或全照明，
6．防雷系统：灯顶加装1．5米长避雷针，地下基础装1根1米长接地线并与地下螺栓焊接。
成都球场高杆灯厂家，专业生产定做高杆灯、升降系统高杆灯、球场高杆灯、广场高杆灯等户外灯具。型号：15米/20米/25米 ，杆体采用12棱型锥杆，热侵锌防锈处理，表面进行防静电喷塑，制作而成。品牌：新炎光，常用400W、1000W或2000W钠灯光源。
球场高杆灯升级控制系统：
A、升降系统装有行程开关双重保护电路，电机控制系统具备漏电保护和过热保护功能。
B、灯具控制具备电脑时控系统、远程总控系统两种模式：
（B1）电脑时控根据设定的程序，达到自动控制；
（B2）远程总控可根据实际控制要求，选择控制地点人工进行遥控操作。
成都球场高杆灯结构
升降式高杆灯由灯盘（其上装灯具）、灯杆、升降机构、电气装置等组成。
1、灯盘可升可降，便于维护和检修。灯盘用优质钢板制成。上面装有灯具、光源、镇流器、触发器、挂钩总成、接线端子等。灯盘造型根据用户要求确定。
2、灯杆为一次成型多菱锥形杆，上端对角直径?280，下端对角直径?520，分为3节。钢杆选用宝钢生产的Q235钢板卷压成形，并运用CO2气体保护焊工艺拼焊成均匀变径的锥形杆，再插接成整根灯杆，无需横向焊接。灯杆内外表面热镀锌后外表面喷塑。
杆底部开有电气门，内装升降机构和电气装置，电气门的边缘焊有门框，弥补因杆体开门后强度的下降，电气门盖带有防水护圈，防止雨水的渗入。
杆顶部固定有滑轮组，行程开关，挂钩装置及防雨罩、避雷针与灯杆融为一体。
3、升降机构由电机、连轴器、卷扬机构等组成。一旦失电，能立刻保持灯盘停止在任意状态，具备防止灯盘下落紧急制动装置和钢索断裂保险锁定功能，从而***安全。卷扬机构采用不旋转镀锌钢丝绳、卷筒、蜗轮蜗杆减速箱、齿轮、副钢丝滑轮组等零件组成，运转***，操作方便。
A、头部：头部以紧定螺栓形式固定在杆体的***，它是由多片呈120度分布的片料、滑轮组、不锈钢转轴等部件组成的承重导向总成。通过滑轮、不锈钢钢丝绳和灯盘相联，头部上方有防雨盖和避雷针，避雷针保护角90角。
B、灯盘：灯盘八个1000W灯头组成，以法兰连接。灯盘周边上有三个呈120度分布的悬挂脚，悬挂脚前端装有尼龙导向轮和防撞环，在灯盘升降时，引导灯盘正确就位，沿灯盘周边上可焊接有数量不等的灯具安装板，用于灯具安装。
C、挂锁系统：挂锁系统由二部分组成：一部分为挂锁盒，固定安装在头部侧面，挂锁盒为钢制件，无须维修；另一部分为悬挂机构，由挂脚、双向弹簧、销轴等组成，安装在灯盘的悬挂脚上，可跟着灯盘降至地面，能方便地检查与维修。
D、卷扬系统：外置动力单卷扬系统由蜗杆减速箱、卷筒、不锈钢丝绳、索具联接器和挡绳器组成，蜗杆减速箱为全封闭式，其润滑足够在高杆整个使用寿命期间的消耗，无须维护，其输入驱动轴上装有锁定装置，用于平时不工作状态的安全锁定。***的索具联接器用于卷扬机主钢索和悬挂灯盘的三根副钢索的连接。挡绳器能***不锈钢丝绳在正确的位置上运行，防止发生摩擦损伤。设有超负载减速器，***不会产生冲顶现象，当灯具维修时只开杆下小门，即可遥控操作按钮实现升降。停电时可用手动装置进行升降，便于维修。
E、动力驱动器：动力驱动器为双向，单速电驱动器，可升可降，重量轻、操作简单。驱动器要含过扭保护装置，在超载运行时，通过滑动而不至于过大的扭力造成提升钢缆的断裂，提高升降的安全性。
4、电源部分装于灯杆下部门内的电器板上，包括灯组电源，电机电源及控制部分。灯组电源电缆（即主电缆）与电器板上四端线排连接，亮灯时接通主电缆，升降时切断。灯具电源可分三组，由S1-S3开关选择钟控和光控。杆内配控制箱。
5、
6、灯具：
A、灯体、灯盖采用铝合金压铸，表面经静电喷塑处理，结构轻巧耐腐蚀。灯具外壳防腐蚀性能Ⅱ级；防护等级IP65；防触电等级Ⅰ类。符合《灯具安全要求及试验》（GB7000.1-7000.6）的规定。
B、反射器采用高纯铝压制成型，经阳极氧化电化学抛光处理，具有光学性能稳定，反射***的特点。
C、透光罩采用高强度钢化玻璃，耐高温200℃以上，透光***，耐冲击。
D、反射器、钢化玻璃罩以及灯座用密封胶粘成一体，组成内换泡结构，具有良好的密封性能，密封圈耐高温250℃以上，密封程度达IP66。
7、电器采用高压钠灯，配镇流器、触发器、电容。
四、其他技术说明：
1、灯盘可降至地面离1.5-4M处，维护和修理均可在地面完成。
2、选用特殊全封闭蜗杆减速箱，在整个使用期内无须添加润滑油，无须维护。在蜗杆动力输入轴上设有锁定装置，用于平时不工作状态的锁定。
3、 独到的挂锁系统的设计新颖，挂、脱钩顺畅，***。在挂锁机构上附有信号翻板，明确显示挂钩的动作和状态，便于人员操作，同时增加了使用的安全性。
4、使用遥控操纵（可同时配备手动升降系统），人员可在安全区域操作，***了安全性。
5、杆体内壁上设有锚定桩，配有安全链，用于灯盘处于挂钩状态下的双重安全保护。
成都LED球场高杆灯生产厂家提供产品参数表：
| 序号
|
名称
|
参数
|
|
1
|
灯头
|
2000W*8个高压钠灯(参数及检验报告详见附件资料)
|
|
2
|
升降系统
|
2000kg
|
|
3
|
灯杆
|
25米，上口：280mm;下口：520mm，壁厚：8mm、8mm、10mm
|
|
4
|
预埋件
|
M32钢筋，12根，高2米
|
|
5
|
线缆
|
|
|
6
|
产品效果图片
|
|
